Katup bola menangani berbagai diameter pipa masuk dan keluar dan harus berukuran sesuai dengan beberapa pertimbangan:
Sesuaikan rentang nilai koefisien aliran (Cv) katup bola dengan volume aliran sistem aktual. Katup yang terlalu kecil akan membatasi aliran, sementara katup yang terlalu besar akan mengurangi jangkauan aliran.
Peringkat tekanan berkorelasi dengan ketebalan dinding dan material badan katup. Pilih peringkat yang sesuai untuk tekanan servis ditambah margin keamanan.
Sambungan pipa masuk/keluar harus sesuai dengan sistem perpipaan. Ini termasuk menyesuaikan diameter dalam untuk meminimalkan kehilangan aliran.
Pastikan peringkat tekanan bertahan di bawah suhu fluida yang merambat melalui badan katup dalam pengoperasian.
Patuhi kode yang berlaku yang mengatur perhitungan aliran dan klasifikasi perpipaan untuk mendapatkan ukuran katup yang akurat.

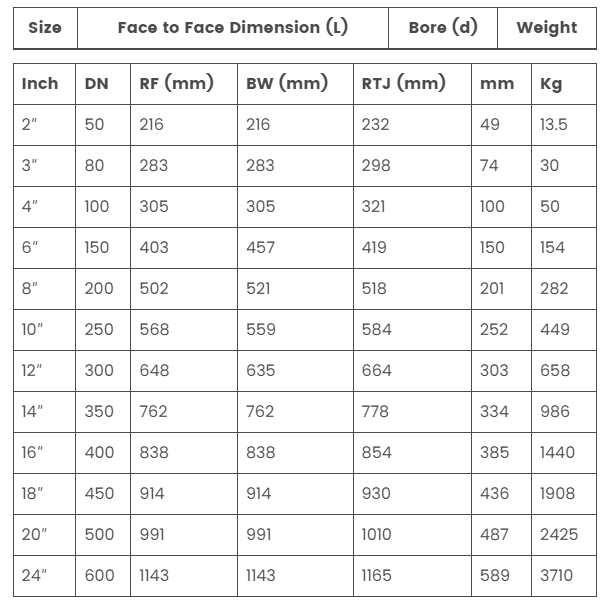

Untuk katup bola baja standar, dimensi umum membantu teknisi memverifikasi kesesuaian dan kemampuan kinerja yang tepat. Tabel di bawah ini menguraikan ukuran-ukuran utama untuk dimensi katup bola berflensa Kelas 300 – mulai dari 2 inci hingga 24 inci:
Catatan: Bobot untuk ukuran 2-4 inci sesuai dengan katup bola mengambang dengan bodi baja cor. Untuk ukuran 6 inci ke atas, bobotnya adalah untuk katup bola yang dipasangi trunnion dengan bodi baja tempa.
Dampak dimensi katup bola pencegahan kebocoran, efisiensi aliran, Dan keamanan sistem. Selalu:
✔ Konfirmasikan ukuran katup (NPS/DN) dan kelas tekanan.
✔ Bandingkan standar (ANSI vs. DIN vs. JIS).
✔ Periksa kompatibilitas aktuator (ISO 5211).
